一、開蘭機床KVL系列數控立式車削中心產品特點
1、開蘭機床KVL系列數控立式車削中心的立柱和底座分別采用高強度鑄件整體鑄造，優化后的腔體結構具有高抗彎曲變形的能力。
2、工作臺主傳動采用創新的四檔液壓換擋機構，高精度齒輪傳動大大提升了開蘭機床KVL系列數控立式車削中心的切削性能。
3、開蘭機床KVL系列數控立式車削中心的橫梁沿立柱上可定位在不同的高度位置，確保不同高度零件的最佳加工剛性。
4、開蘭機床KVL系列數控立式車削中心的方形滑枕配有液壓配重系統，可有效平衡重力負載，保持快速的運動響應能力。
咨詢電話：159 1097 4236
5、帶C軸功能的機型配有雙齒輪消隙機構，開蘭機床KVL系列數控立式車削中心具有高剛性、高定位精度的特點。
二、開蘭機床KVL系列數控立式車削中心技術參數
主要參數 | 開蘭機床KVL125 | 開蘭機床KVL125C | 開蘭機床KVL160 | 開蘭機床KVL160C | 開蘭機床KVL200 | 開蘭機床KVL200C | 開蘭機床KVL250 | 開蘭機床KVL250C | ||
主要參數 | 工件臺直徑 | mm | 1250 | 1600 | 2000 | 2500 | ||||
最大工件回轉直徑 | mm | 1600 | 2000 | 2500 | 3000 | |||||
最大車削直徑 | mm | 1600 | 2000 | 2500 | 3000 | |||||
最大切削高度 | mm | 1170 | 1170 | 1480 | 1480 | |||||
最大工件重量 | Kg | 5000 | 8000 | 12000 | 15000 | |||||
X軸行程 | mm | -200～+920 | -200～+1120 | -300～+1420 | -300～+1620 | |||||
Z軸行程 | mm | 900 | 900 | 1200 | 1200 | |||||
衡梁上下行程 | mm | 800(200×4 steps) | 800(200×4 steps) | 1000(250×4 steps) | 1000(250×4 steps) | |||||
滑枕端面至工件臺面距離 | mm | 670～1470 | 670～1470 | 800～1800 | 800～1800 | |||||
滑枕截面尺寸 | mm | 220×220 | 220×220 | 250×250 | 250×250 | |||||
主軸 | 主軸箱形式 | 液壓自動四檔 | 液壓自動四檔 | 液壓自動四檔 | 液壓自動四檔 | |||||
工作臺轉速 | r/min | 3~300 | 3~250 | 3~200 | 3～160 | |||||
動力刀轉速 | r/min | / | 50~2250 | / | 50~2250 | / | 50~2250 | / | 50~2250 | |
刀柄形式 | BT50 | BT50 | BT50 | BT50 | ||||||
進給 | X軸快移速度 | m/min | 10 | 10 | 10 | 10 | ||||
Z軸快移速度 | m/min | 10 | 10 | 10 | 10 | |||||
C軸最大速度 | r/min | / | 10 | / | 8 | / | 7 | / | 6 | |

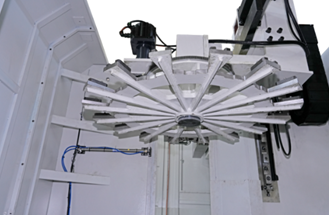

刀庫 | 刀具數量 | 12 | 16 | 12 | 16 | 12 | 16 | 12 | 16 | |
刀具尺寸 | mm | 口25/口32 | 口25/口32 | 口25/口32/口40 | 口25/口32/口40 | |||||
動力 | 主電機(連續) | Kw | 37 | 37/45 | 37 | 37/45 | 45 | 45/55 | 45 | 45/55 |
動力刀電機(連續) | Kw | / | 11/15 | / | 11/15 | / | 11/15 | / | 11/15 | |
機床尺寸 | 長x寬x高(含自動排屑機) | mm | 5800x4300x5200 | 6300x4600x5200 | 7300x5400x6300 | 7600x5600x6300 | ||||
機床重量 | Kg | 26500 | 27300 | 32500 | 33300 | 53000 | 54000 | 66000 | 67000 | |
咨詢電話：159 1097 4236
三、開蘭機床KVL系列數控立式車削中心標準配置
發那科系統
手動卡盤
ATC刀庫
主軸中心出水
自動排屑機
電柜空調
四、開蘭機床KVL系列數控立式車削中心可選配置
西門子系統
加高立柱
液壓卡盤
油冷機
全封閉光柵尺
油霧收集器
杭州開蘭重工機械有限公司擁有數控機床事業部和高精齒輪箱事業部，產品主要包括數控臥式平床身車床KW、KP系列，數控臥式斜床身數控車床KX、KXP系列，立式加工中心KVC系列，龍門加工中心KLM系列等。
