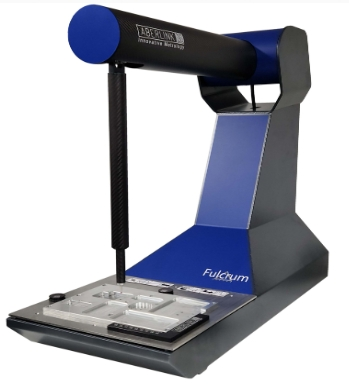

1、瑞士丹青ABERLINK Fulcrum手動便攜三坐標測
1.小巧便攜的設計
2.3A電源，無空氣
3.堅固耐用的車間手動 CMM
4.Aberlink 革命性的易于使用的手動測量軟件
5.無需先前有CMM經驗，方便使用
6.持續掃描尺寸和形狀測量
7.在測量范圍內的任何位置都精確到小于 5 微米
8.磁性?shī)A具模板
技術規格
設計類型
手動測量三坐標機
測量范圍
X=280mm, Y=280mm, Z=150mm
準確性
精度(5.0 + L/1000)μm
2、瑞士丹青Dantsin-Aberlink Horizon車間現場三坐標測量?jī)x
直線驅動旋轉
Horizon 三坐標測量機采用無摩擦線性驅動，這是其快速和異常平穩運動的關鍵。獨立于三坐標測量機結構動力獨立驅動結構，確保電機推力通過運動部件的重心。這不僅避免了加速度引起的計量誤差，而且具有并具有將電機與三坐標測量機的計量結構進行熱隔離的效果。直線電機是非接觸式的，因此沒有易損件，因此為三坐標測量機的驅動提供了完美的解決方案，提高了可靠性，減少了維護費用。 Horizon 是一款出色的機器，運動過程快速、平穩、無聲，非常適合接觸式掃描，精度規格低于2微米。
3、瑞士丹青三坐標測量?jī)xABERLINK Extol比較儀VS renishaw雷尼紹Equator?對比儀
咨詢電話：13522079385
Extol 現場三坐標與renishaw雷尼紹Equator?比對儀相比。
現場三坐標
忠實于Aberlink的創新傳統，Extol是使用delta（數控加工機制）機制的三坐標測量機。 其專為堅固性和可靠性而打造的設計，使得Extol三坐標測量機無論是 在機床旁、制造車間或是專項精測間都能夠全天候24小時運行。 五個溫度傳感器同時監控機器和環境溫度，確保Extol 能夠在不受控制 的環境中運行，并報告測量結果，就好像它們是在20℃.下進行的一 樣。如果溫度變化速度不利于合理的計量實踐，軟件即發出警報。 Extol 的自動工具補償校準與Aberlink 3D軟件的完美配合，使其能夠被 運用在制造環境中的的全自動進程的一部分。Extol的人體工程學也是一個重要的設計因素。它不僅可以快速方便地 進行單次性檢測，而且可以進行批量檢測或便于自動裝載。與前代Xtreme相比，Extol的測量體積更大，總占地面積更小，可以精確定位 在需要測量的位置。 Extol三坐標測量機穩健、準確、可靠，是自動驗證關鍵部件零件質量的完美解決方案。
?全密封循環軸承，在機床市場上得到驗證，顯著提高平滑度和抗灰塵能力。
?直接耦合的皮帶傳動系統消除了齒輪箱的需要和任何相關的齒隙問題。
?瑞士制造的直流電機和新的Deva運動控制系統提供了車間三坐標測量機檢查所需的可靠性。
?光滑的皮帶傳動和線性軸承保障了長觸針在使用時，不因振動而出現誤觸發。
?自動刀具補償校正和自動化選項使得一體化能完全融入到全自動生成車間 。
?自動溫度補償允許Extol在不受控的環境中操作運行并確保報告的測量結果與在20°C下測量的結果一樣。
?Extol采用應變儀技術，可支持TP200Bp它不顯示大范圍的特點，使其成為高精度應用的理想選擇。此外，與TP20相比，TP200探頭的預期壽命更長，這也使其成為自動化和大容量應用的理想選擇。
4、瑞士丹青Dantsin-Aberlink Zenith 3 CNC三坐標測量機
Zenith 3 CNC 三坐標測量機是備受贊譽的Zenith too型號的升級設計的成果，超過20年的三坐標設計經驗。正是由于Azimuth系列的成功，Zenith 3的許多改進設計也圍繞設備右側支柱。
更大的氣浮軸承帶來更大剛性，并且顯著的提高準確度。新型號的誤差要比Zenith too系列優于超過1微米。并且這些所有的優點不需要增加成本：Zenith 3三坐標測量機將詮釋大量程三坐標測量機不單單操作簡單并且負擔得起！
主要特點：
◆ 精度：運用新的計量學技術與生產方法獲得高的測量精度
◆ 性能：高性能軟件可以更有效的提高產品質量
◆ 驅動：全自動可更好地提高工作效率
◆ 可靠性：精心的設計適合在普通環境中使用
◆ 結構：花崗巖臺面，特種航空鋁合金全封閉框架橋式結構，平面氣浮設計，保證運行低沖量和低熱量，更 能滿足制造現場測量需求
◆ 傳動：獨特的氣浮軸承設計，阻力小、無摩擦，保證儀器運行穩定，靈活、定位可靠
◆ 光柵尺：三軸均為英國雷尼紹線性增量光柵尺，分辨率0.0005mm
◆ 直觀軟件：專為初次使用者設計的直觀易用的軟件
◆ 軟件接口：檢查數據可通過DXF格式文件直接導入AutoCAD中
技術參數：
型 號
Zenith 3 1000
CNC 自動
Zenith 3 1500
CNC 自動
Zenith 3 2000
CNC 自動
Zenith 3 2500
CNC 自動
Zenith 3 3000
CNC 自動
測量范圍 （mm）
1000 (X)
1000 (Y)
600/800 (Z)
1000 (X)
1500 (Y)
600/800 (Z)
1000 (X)
2000 (Y)
600/800 (Z)
1000 (X)
2500 (Y)
600/800 (Z)
1000 (X)
3000 (Y)
600/800 (Z)
分辨率 （μm）
0.5 (Renishaw system)
*空間測量精度 （mm）
TP20 (2.7 + 0.4L/100) μm
TP200 (2.6 + 0.4L/100) μm
SP25M (2.4 + 0.4L/100) μm
速度
500mm/sec
加速度
1,000mm/sec2
電源
110-240VAC 13A Single Phase
空壓
4bar (60psi) minimum
空氣流量
50l/min (1.8cfm) @ 4bar
測量軟件
Aberlink 3D測量軟件
