德國MODUL模德滾齒機H900-H2300
適合采用重型加工方式加工大型齒輪、小齒輪、
內齒齒輪和軸齒齒輪
H900 – H2300系列設計用于生產大齒輪、軸承套、小齒輪、軸齒輪和內齒輪。所有的結構是基于模塊化的單元上，如工件端面，立柱等。機床特別加強了穩定性和剛性方面的性能，能夠避免振動和保持熱穩定性；灰鑄鐵床身擁有最大的靜態和動態剛性，內部添加冷卻液循環通道從而提升了床身的熱穩定性。所有的直線移動軸都采用無縫隙且有預應力的滾珠絲杠驅動。動力部分采用交流伺服電機。導軌使用鑄鐵材質并鑲有最佳的振動吸收樹脂涂層。軌道潤滑由PLC控制的定時潤滑器執行。使得用戶減少人員保養的負擔。
高精度、無間隙雙蝸輪蝸桿驅動保證產品品質，即使在低轉速低進給時也沒有問題。
優勢及特點
▲ 最大可加工直徑2300mm，最大模數28.0
▲ 采用高性能電機驅動滾刀單元
▲ 采用無間隙雙蝸輪蝸桿驅動
▲ 工作臺低速運行時仍能實現高精度加工效果
▲ 可調節中心架，適用于較長軸類工件
▲ 可選配用于內齒輪加工的銑頭
▲ 配備西門子 SINUMERIK ONE 控制系統

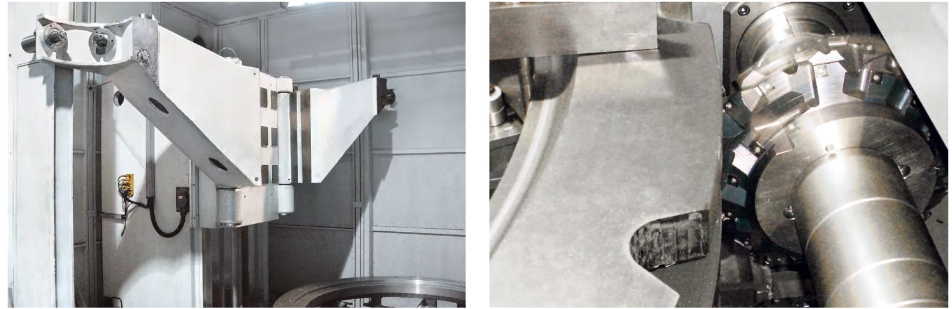

中心架可以打開，更換工件更方便 大型齒輪可以用成型銑刀加工

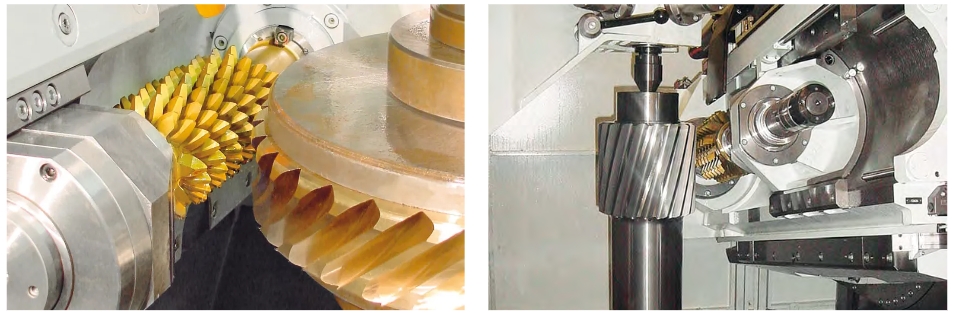

渦輪齒滾齒加工 加工大型齒輪和軸齒

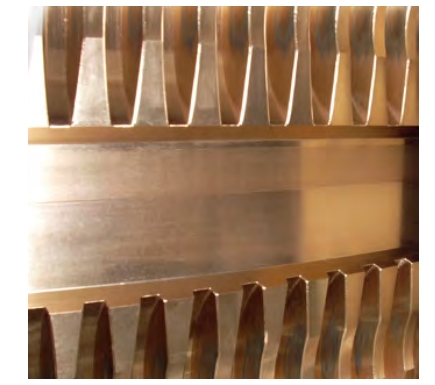

內齒輪成型銑齒
在不考慮加工干涉的情況下，內齒輪加工用銑齒的方法是最快的。H900 – H2300系列可以配置多種銑齒頭以加工內齒輪。MODUL開發多種內齒銑齒單元，其均具備高剛性和可靠的優點。能夠有效防止振動。不同內齒銑齒頭單元加工的內齒面的寬度也不同。我們將多年內齒加工經驗整合在加工程序軟件中，使得內齒加工和外齒加工變得一樣容易且易學易用。程序軟件可以很好地完成內齒加工。內齒在銑削不同的齒時要做銑頭分度，MODUL分度系統可以保證分度的精確性，即使工件溫度變化分度也不會受影響，確保工件質量。
優勢及特點
▲ 最大可加工直徑2800 mm，最大模數18.0
▲ 內齒銑頭設計具有高剛性和穩固度
▲ 內銑和外銑模式可以實現快速拆換
▲ 多款內銑頭可以加工不同直徑和齒寬的齒輪
▲ 特別適合使用鑲刀片的高效銑刀
▲ 強力驅動系統已經為將來刀具材質的提升預留充足的空間
▲ 適用干切和濕切
▲ 軟件自動提供最高的工件精度和最高產量方案
▲ 可選配內齒專用排屑裝置，從中心排屑
▲ 可配備自動裝置提高效率

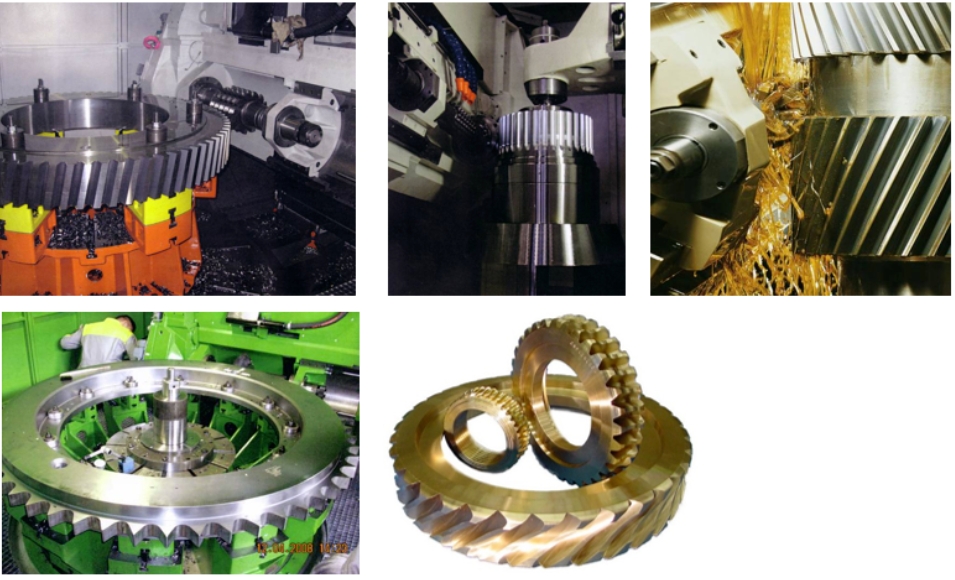

典型工件加工
齒圈 / 回轉支承 / 齒輪 / 軸 / 蝸輪 /
鏈輪齒輪 / 內齒輪 / 切割堅硬材料
咨詢：135 2207 9385
MODUL模德是一家具有悠久歷史和全球業務活動的德國齒輪加工機床制造商，生產基地位于德國開姆尼茨。其主要產品包括6軸聯動的數控滾齒機，集成倒角去毛刺技術為一體的綜合滾齒機，以及適用于高效內外齒切削的強力滾插機(車齒機)等。
