一、臺灣麗馳車銑復合加工中心機TM系列之TM-2500STM產品特色
1、TM車銑復合系列
①一次裝夾進行所有加工，進一步追求高速、高精度。
②依靠高剛性結構以及高功率車削主軸和銑削主軸，實現了高生產效率。
③針對需要Y軸行程較大的工件，擴大加工范圍。
2、高性能復合加工機TM-2500STM
①TM系列所擁有的寬闊加工區域以及基于一體化加工的機床設計理念，讓車與銑削復合加工得以在一臺機床上實現。
②機床從設計上及擁有獨立的配置選擇，以最大化滿足加工客戶在使用中對于設備靈活性的要求。
③動力強勁且功能強大的電主軸適用于生產高要求的加工，適用于五軸加工。
④設備強力驅動的下刀塔確保了配合主軸及副主軸進行三維加工的能力。
3、車銑復合加工
TM系列能滿足您在加工復雜形狀工件時的成本要求。
①從素材到完成品，全部的工程可由一臺機器來完成生產。
②工序工程的大幅縮減，生產的時間，也大幅減少，而且提高加工精度。
③治具費用減少，生產設備的減少，并可節省人力費用。
④大幅提升生產效率，降低了成本，增加了利潤。
咨詢電話：159 1097 4236
4、豐富的機臺配置
機器各功能系統集中配置于機臺兩側，方便日常機械保養查檢與維修作業的方便性。
二、臺灣麗馳車銑復合加工中心機TM系列之TM-2500STM產品規格
能力、容量 | ||
最大旋徑(刀具主軸/下刀塔) | mm | ?530/?450 |
最大加工徑(刀具主軸/下刀塔) | mm | ?450/?250 |
最大加工長度 | mm | 1040 |
棒材通孔直徑 | mm | ?52 |
行程 | ||
X軸移動行程 | mm | 560 |
Y軸移動行程 | mm | ±125 |
Z軸移動行程 | mm | 1080+72 |
X2軸移動行程 | mm | 165 |
Z2軸移動行程 | mm | 1040 |
W 軸移動行程 | mm | 1080 |
B軸旋轉角度 | 度 | -20°~200° |
C軸旋轉角度 | 度 | 360° |
進給速度 | ||
X軸快速位移 | M/min | 36 |
Y軸快速位移 | M/min | 36 |
Z軸快速位移 | M/min | 36 |
X2軸快速位移 | M/min | 20 |
Z2軸快速位移 | M/min | 30 |
W 軸快速位移 | M/min | 30 |
B軸最高轉速 | rpm | 25 |
C軸最高轉速 | rpm | 250 |
車削主軸 | ||
S1夾頭型式 | 8" | |
S1夾頭鼻端型式 | A2-6 | |
S1孔徑 | mm | ?61 |
S1主軸最高轉速 | rpm | 4500 |
S1電機輸出功率 | kw | 11/15 |
S2夾頭型式 | 8" | |
S2夾頭鼻端型式 | A2-6 | |
S2孔徑 | mm | ?61 |
S2主軸最高轉速 | rpm | 4500 |
S2電機輸出功率 | kw | 11/15 |
銑削主軸 | ||
主軸最高轉速 | rpm | 12000 |
電機輸出功率 | kw | 11/22 |
B軸最小分割角度 | 度 | 0.001° |
刀具交換 | ||
刀具分度角度/位置 | 90°/4 | |
刀具型式 | HSK-63T | |
刀庫容量 | 只 | 40 |
最大刀徑(無鄰刀) | mm | ?90(120) |
最大刀長 | mm | 250 |
最大刀重 | kg | 8 |
下刀塔 | ||
刀盤型式 | 12邊 | |
刀座型式 | BMT45 | |
外徑刀尺寸 | □20 | |
內徑刀尺寸 | ?32 | |
動力刀轉速 | rpm | 5000 |
動力刀馬力 | kw | 2.8 |
控制器 | ||
系統型號 | SIEMENS840D | |
機器尺寸 | ||
機器高度 | mm | 2960 |
占地面積(不含排屑機) | mm | 4085x2916 |
機器重量 | kg | 15000 |
能源要求 | ||
電源容量 | KVA | 42 |
風壓需求 | kg/cm3 | 6 |
咨詢電話：159 1097 4236

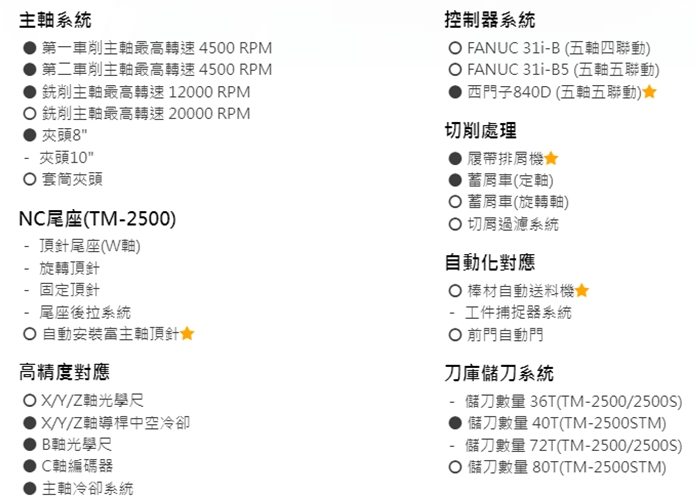

三、臺灣麗馳車銑復合加工中心機TM系列之TM-2500STM產品附件
●標準附件 ○選配附件
咨詢電話：159 1097 4236
臺灣麗馳車銑復合加工中心機TM系列
